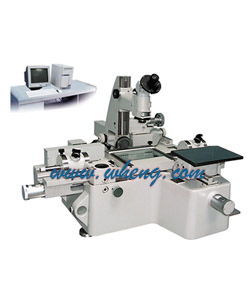

JX13B 数字式工具显微镜
一、用途:
     数据处理万能工具显微镜是机械、电子制造业、计量测试所广泛使用的一种多用途计量仪器。可以用来测量各种零件的尺寸、形状、角度和位置。
特 点:
1. 采用信息量增大,减少人工干预,操作效率提高。
2. 引进先进的英国RENISHAW钢带反射光栅系统代替原来原有的玻璃光栅系统,该系统具有信号优良,发热量小,抗污染,抗腐蚀,耐震性好等众多特点,大大提高了系统的可靠性。
3. 用半导体激光器作为指向器,红色光点打在工件表面,用于快速确定测量部位
4. 将显微镜及附件的照明由普通白炽灯改为高亮度发光二极度管,提高了光源的寿命,降低了发热。
5. 带有承放仪器主机的高强度专用仪器台。
6. 软件测量,处理测量结果更准确、更方便。
二、技术规格
坐标测量行程:X向:200 Y向:100
X、Y坐标测量分辨率:0.0002mm
X、Y坐标示值准确度:(1+L/100)μm (L:被测长度,单位为mm)
数显分度头角度测量范围:0-360°
数显分度头角度测量分辨率:5″
数显分度头角度测量准确度:30″
显微镜立柱角度倾斜范围:±12°
显微镜立柱角度倾斜分度值:30′
方工作台尺寸(mm):260*270
方工作台承放工件最大高度(mm): 140
顶针架夹持最大直径和长度(mm): φ100 长700
高顶针架夹持最大直径和长度(mm):φ100 长200
三、物镜放大率、工作距离与视场范围 :

物镜放大率

工作距离

视场范围( mm)

1X

≈82mm

6.0*4.0

3X

≈69mm

2.0*1.5

5X

≈49mm

1.2*0.9
